Как собрать ножи Шумахер / Schumacher со стандартными сегментами?

Мы уже рассказывали вам о системе среза Шумахер / Schumacher для жаток зерноуборочных и кормоуборочных комбайнов. Делимся нюансами сборки ножей со стандартными сегментами.

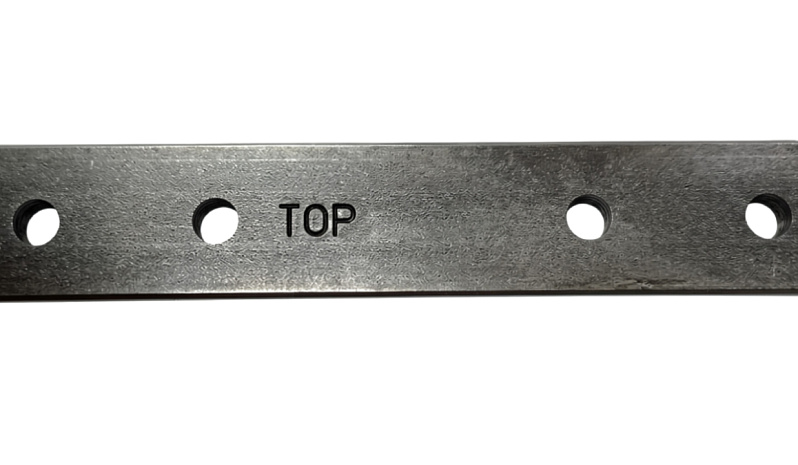

1. Спинка ножа (ножевая полоса) имеет профиль сечением 21х6 мм и длину до 9,5 м, на одну из поверхностей наносится маркировка «ТОР» («вверх»). При сборке ножа данная сторона всегда должна быть сверху, т.е. сегмент должен ложиться на «ТОР».

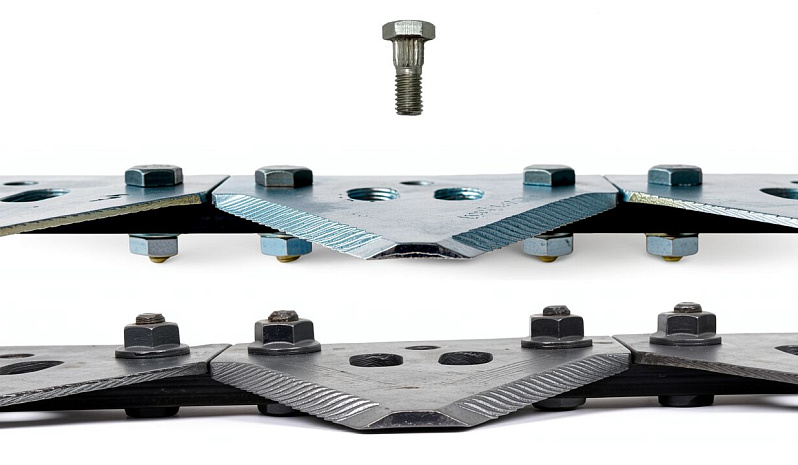

2. Запрессовочный болт (болт зубчатый), может устанавливаться в спинку ножа как сверху через сегмент, так и снизу.

Преимущества установки снизу:

• более эргономичная сборка;
• простота замены сегмента при обламывании во время работы.

3. Болты устанавливаются в отверстия спинки и запрессовываются при помощи гидравлического пресса с усилием 120 Bar. Если в вашем хозяйстве нет гидравлического пресса – используйте молоток и оправку.

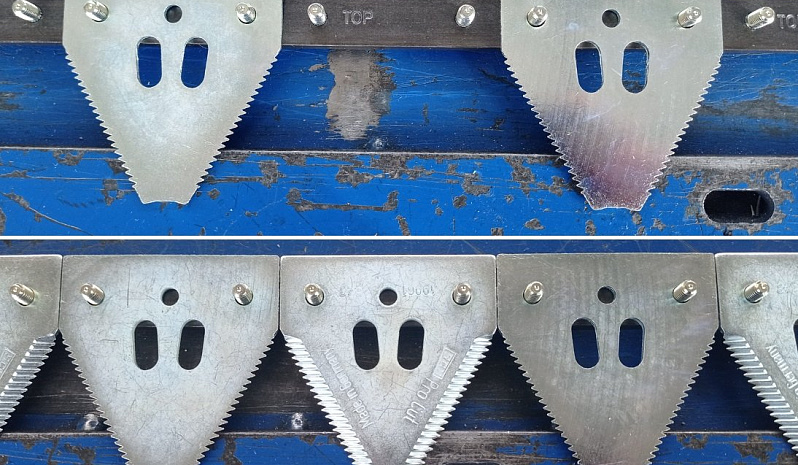

4. Раскладка сегментов происходит на установленные болты.

5. На резьбу навинчиваются гайки. Они затягиваются с крутящим моментом 15 Нм.
